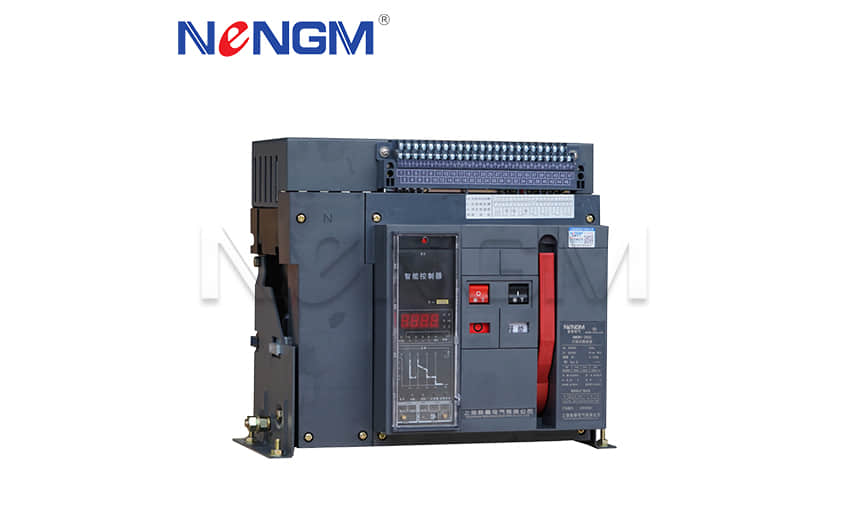

万能式断路器（mccb，Molded Case Circuit Breaker）作为现代电气系统中常见的保护设备之一，广泛应用于各种低压电气线路中。它不仅能够有效地保护电路免受过载、短路和漏电等故障的危害，还具备操作简单、功能多样的特点，因此成为工业和民用电气设备中不可或缺的重要组成部分。
万能式断路器是一种能够自动切断电路电流的电气设备，主要用于保护电气线路不受过载、电流短路、接地故障等故障的损害。与普通的熔断器相比，万能式断路器具有更高的可调性和反应速度。它通常由外壳、脱扣器和开关装置等部分组成，能够在电流超过设定值时，迅速切断电路，防止电气设备受损或发生火灾等事故。
万能式断路器的工作原理
万能式断路器的工作原理可以简单总结为“过载保护、短路保护和漏电保护”。当电流超出正常范围时，断路器内部的脱扣机构会迅速动作，切断电流，从而保护电路。具体来说，万能式断路器采用了热脱扣和电磁脱扣两种方式：
热脱扣：适用于过载保护。当电流过大时，电流通过导体产生的热量会使脱扣器内的双金属片发生弯曲，从而触发断路器动作，切断电源。
电磁脱扣：适用于短路保护。当电流突然增大时，电磁脱扣器通过电磁力迅速吸合，触发开关动作，切断电流，防止电气设备因短路而受损。
除了这两种主要的脱扣方式，部分万能式断路器还配有漏电保护装置，用于监测电路中的漏电现象，进一步增强其保护功能。
万能式断路器的应用
万能式断路器广泛应用于各类电气设备和电气系统中，尤其是在工业和民用建筑的配电箱、电力变电站、工厂车间等场所。其主要作用包括：
保护电气设备：可以防止过载、短路和漏电等故障，保护电气设备的安全运行。
防止火灾事故：断路器能够在电气故障发生时及时切断电流，有效防止因过载或短路导致的火灾。
提高用电安全性：特别是在工业场所，高负荷用电情况下，万能式断路器能有效避免电气系统因故障发生严重后果。
便于维护与管理：断路器具备手动和自动复位功能，便于日常操作和维护人员的管理和检修。
选择万能式断路器时的考虑因素
